SWP-LED32段雙區PID可編程序控制儀
SWP-LED32段雙區PID可編程序控制儀
SWP-LED系列32段PID可編程序控制儀適用于需要進行高精度多段曲線程序升/降溫控制的系統。
SWP-LED系列32段PID可編程序控制儀可根據生產過程的要求,按照一定的曲線進行控制。
一、主要特點
1、可分別帶有一路PID控制輸出及一種變送輸出,可適用于各種測量控制場合。

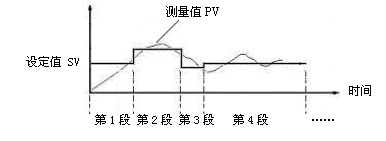

2、最多可分三十二段曲線對控制對象進行編程控制,每一段均采用PID參數設定控制,使控制更為精確可靠。
3、可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換。
4、具有多種曲線控制輸出功能,可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

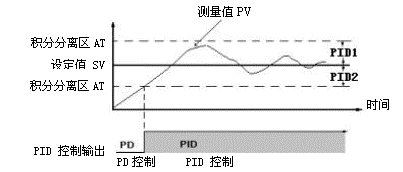

5、可選擇采用雙區PID控制,抑制超調,提高控制精度。

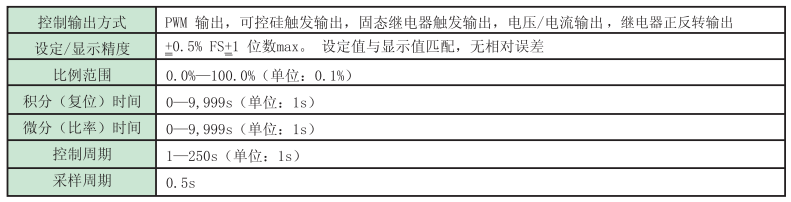

二、特殊技術參數

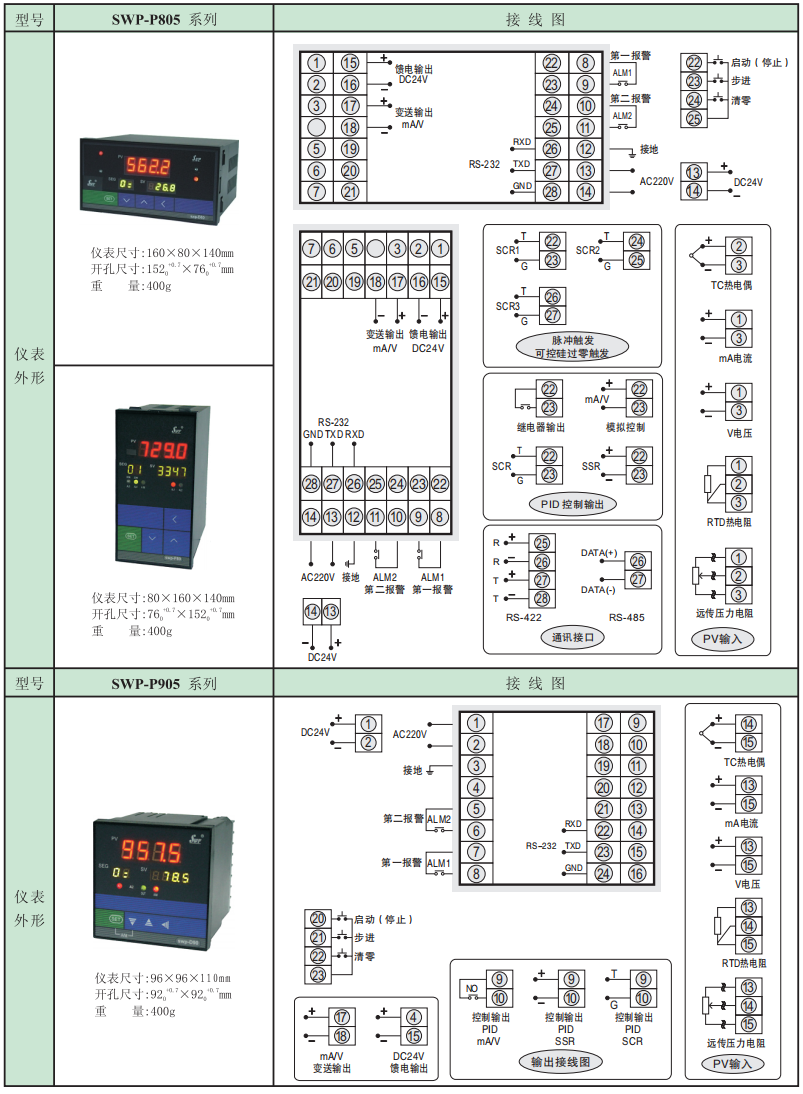

三、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考見隨機接線圖)

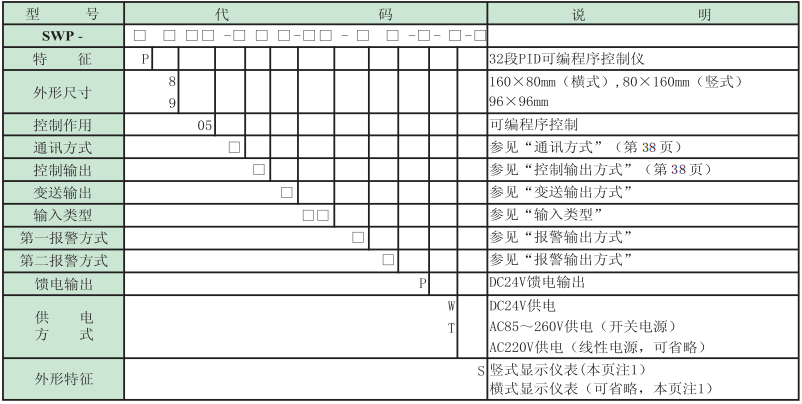

四、SWP-LED系列32段PID可編程序控制儀型譜表
特殊型號或要求的,請?zhí)峁┓侄忍柣騾⒖紭?biāo)準,定貨時說明 。

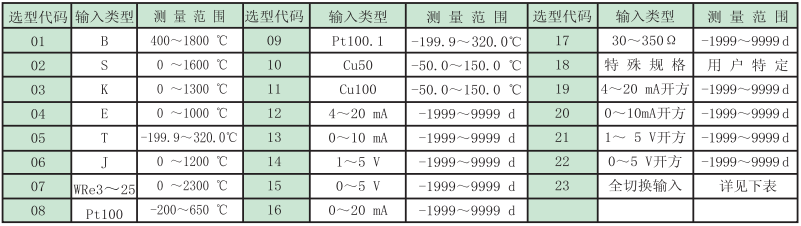

★ 輸入類型

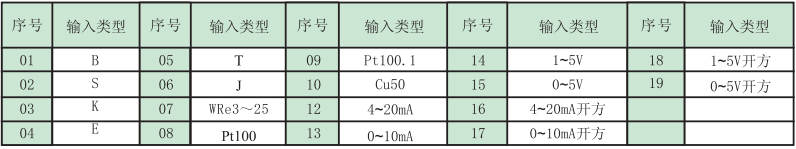

★ 全切換輸入只需設定儀表二級參數,即可切換輸入多種分度號,可輸入分度號如下:
★ 報警輸出方式
★ 變送輸出方式
★ 控制輸出方式
★ 通訊方式
★ 一路報警輸出只可選擇N、H或L報警輸出。
★ 注1:儀表顯示方式為PV、SV、SEG三LED顯示。
★ 型號舉例:
?、賁WP-P805-822-12-HL
輸入類型為4~20mA,4~20mA控制輸出,4~20mA變送輸出,帶RS-485通訊,帶上下限繼電器報警輸出。
②SWP-P905-222-12-HL-P
輸入類型為4~20mA,4~20mA控制輸出,4~20mA變送輸出,帶RS-232通訊,帶上下限繼電器報警輸出,帶DC24V饋電輸出。
