SWP-ASR-MD智能化64路巡檢儀
SWP-ASR-MD智能化64路巡檢儀
?SWP-ASR-MD智能化64路巡檢儀是一種智能化多功能二次儀表,適合于對多輸入回路進行巡回檢測,報警控制及數據遠傳。
一、儀表特點
?1、設計上吸納了當今電腦的結構思路,硬件上采用內帶快閃存儲器的新型微處理器,軟件上引入中文WINDOWS的框架?思路。
?2、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革,以中文菜單引導組態操作,以集中或分頁畫面顯示各?通道的測量及報警結果,簡潔直觀地給人以"智能"的感受。?
3、可接受多達64路同類型或不同類型被測輸入信號,根據用戶設定要求完成從信號采集,數據顯示,報警狀態及數據?傳送的全過程。?

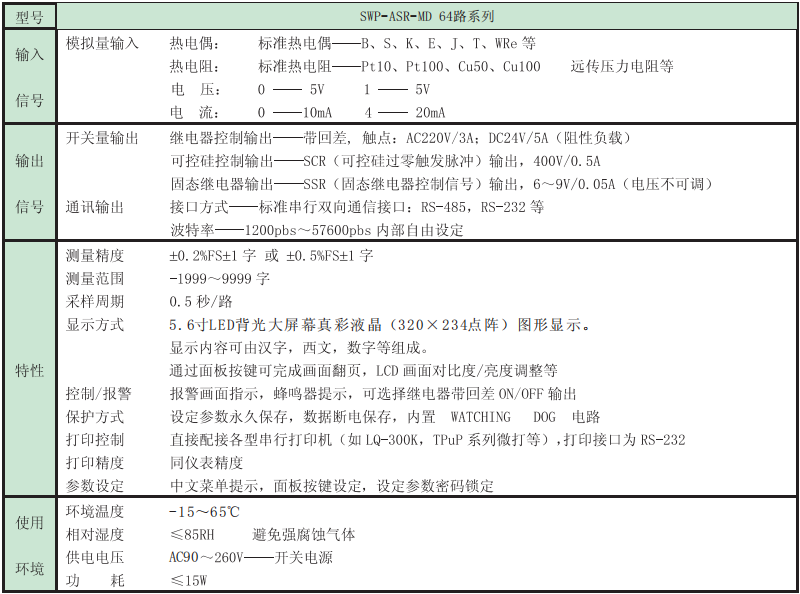

二、儀表主要技術參數?

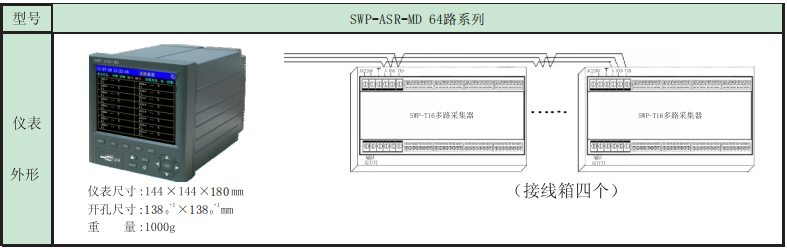

三、儀表外形及接線圖

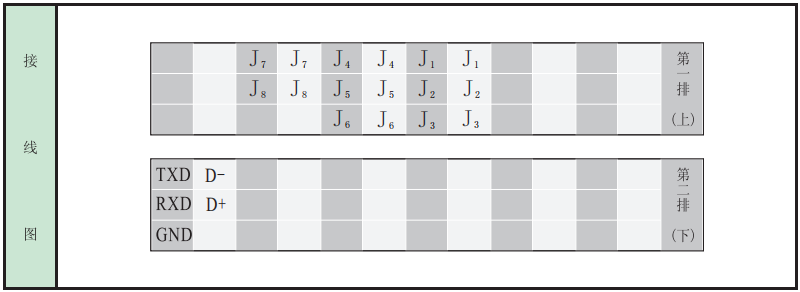

四、儀表輸入箱接線圖

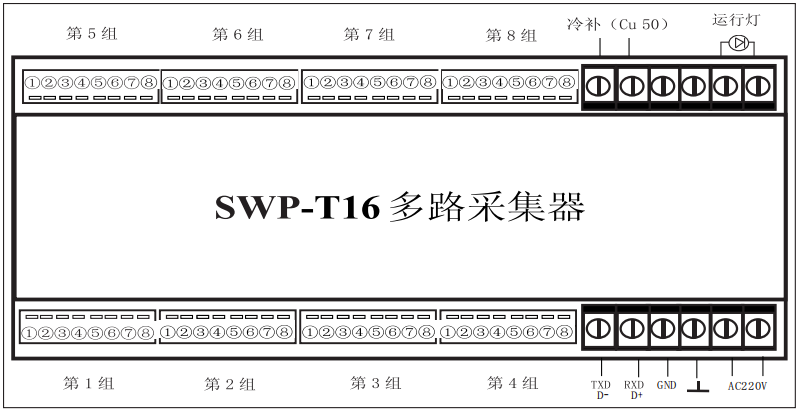

★第1組中①②③④對應的輸入回路號為第1路;⑤⑥⑦③對應的輸入回路號為第2路;?
第2組中①②③④對應的輸入回路號為第3路;以此類推,最后為第16路。?

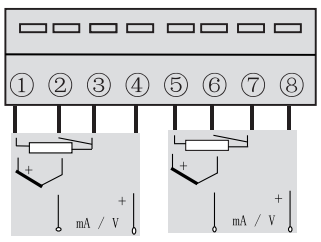

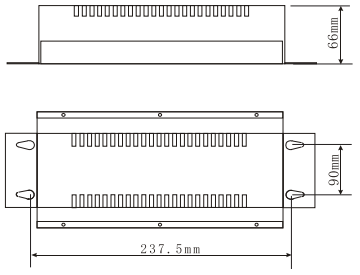

★ 輸入信號接線圖 安裝尺寸

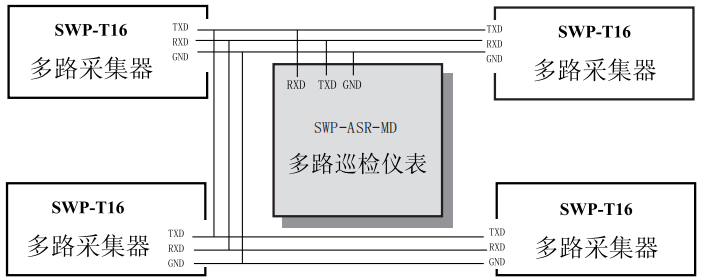

★ 儀表與輸入盒的連接
★ 每一接線盒最多可接32路輸出信號,每臺儀表主機最多可接4個接線盒——128路輸出。

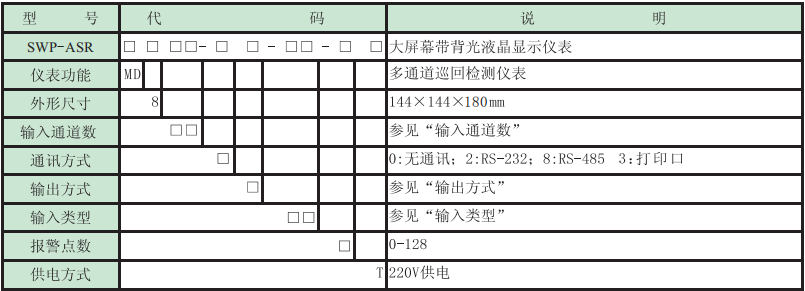

五、SWP-NSR-MD 64路巡檢儀型譜表
★ 輸入類型
★ 輸入通道數
★ 輸出方式
★ 型號舉例∶SWP-ASR-MD816-22-09-16-T
?16 路輸入通道,通訊方式為RS-232,輸出方式為分別上、下限報警輸出,輸入類型為PT100.1,報警輸出點數?為16,主機供電方式為開關電源。?
