電接點雙金屬溫度計

1、應用
　　電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警?？梢灾苯訙y(cè)量各種生產過程中的-80℃-+500℃范圍內液體、蒸汽和氣體介質溫度。

2、特點
　　現場顯示溫度，直觀方便；
　　具有自動切斷電源和報警功能；
　　安全可靠，使用壽命長；
　　多種結構形式，可滿足不同要求

3、工作原理
　　電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。

4、主要技術參數
　　產品執行標準：JB/T8803-1998、GB3836-83
　　標度盤公稱直徑：100
　　精度等級：1.0、1.5
　　熱響應時間：≤40s
　　防護等級：IP55

5、電氣參數

6、絕緣電阻

　　正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
　　設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
　　切換差：切換差誤差應不超過基本誤差限的1．5倍。

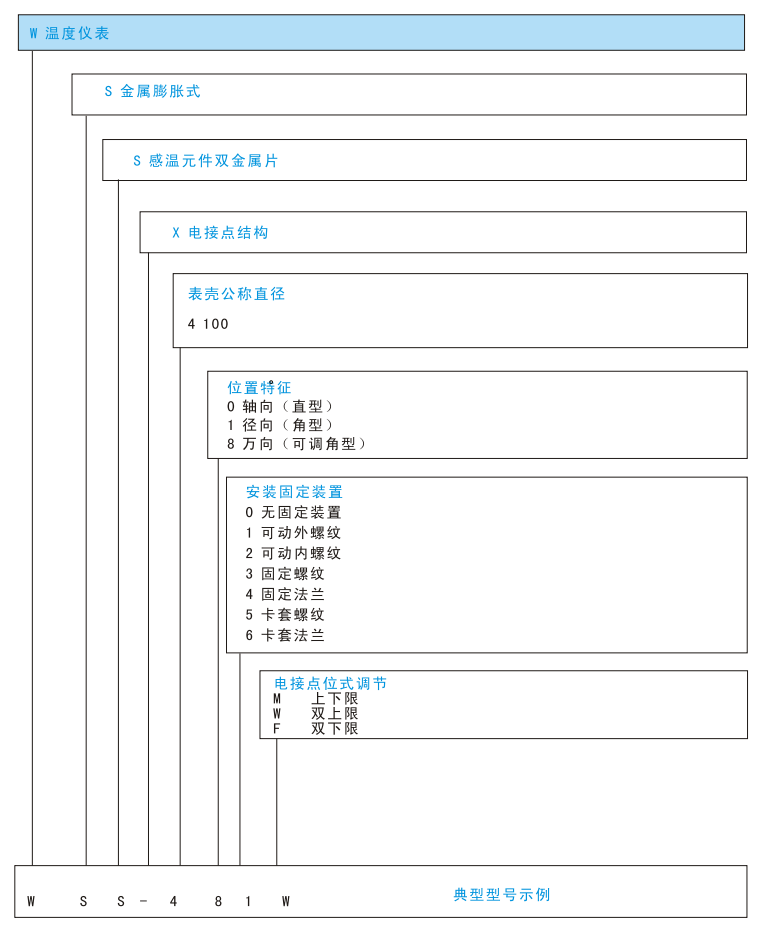

7、型號命名方法

8、型號及規格

注：特殊形式可根據協議訂貨；

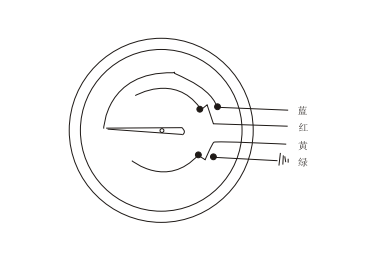

9、電接點接線方式(圖)
