MS7974熱電偶或熱電阻輸入信號隔離器(一入一出)
MS7974熱電偶或熱電阻輸入信號隔離器
?
一、特性
?1入1出
·適用于熱電偶或熱電阻輸入
·可以通過USB組態接口,編程設定輸入類型和量程范圍
·隔離輸出4-20mA或1-5V
二、技術規格
·適用于熱電偶或熱電阻信號輸入,經過隔離,轉換為標準直流信號輸出到控制系統或其它儀表。 ?·是智能型的溫度變送隔離安全柵,有USB接口,可以通過PC機和控制軟件編程設定輸入類型和量程范圍。? ·單通道,一路輸入,一路輸出。采用獨立的直流電源供電,供電電源-輸入-輸出之間隔離。 ?·可以與單元組合儀表及DCS、PLC等系統配套使用,廣泛用于工業生產過程的各種溫度檢測和控制系統。 ?·標準的35mmDIN 導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧壓緊連接。 ● 輸入 輸入信號類型∶?熱電阻P1100,Cu50.Cu100等 熱電偶K,E,S,B,R,T,N,J等 測量范圍∶取決于所用傳感器類型? (輸入信號類型和量程范圍可編程設定,儀表出廠前或已按用戶的要求進行了設定。詳見儀表標簽或機殼上印制的數據) ●輸出? 輸出信號∶4-20mA,1-5V,或其它指定信號 負載電阻∶電流4-20mA 輸出時,≤550Ω(出廠默認)? 電壓1~5V 輸出時,≥100KΩ 輸出紋波∶<10mV p-p | ● 供電電源? 供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC ?電流消耗(24VDC供電時)∶<30mA(1入1出) ● 綜合參數 ?標準精度∶±0.1%(參見輸入類型/量程范圍及測量誤差表) 導線電阻∶熱電阻三線輸入,≤10Q/線 導線電阻影響∶熱電阻三線輸入,<0.005%/Ω 冷端補償精度∶±1℃ (補償范圍-15~+75℃) 溫度漂移∶±0.05%FS/10℃ 響應時間∶< 10ms 上電穩定時間∶<1s ?隔離能力∶輸入-輸出-電源之間2.5KV.1min.50Hz 絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC 工作環境溫度∶-20-+60℃ 儲存環境溫度∶-40~+80℃? 機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20 外形尺寸∶16×116×110(mm) |

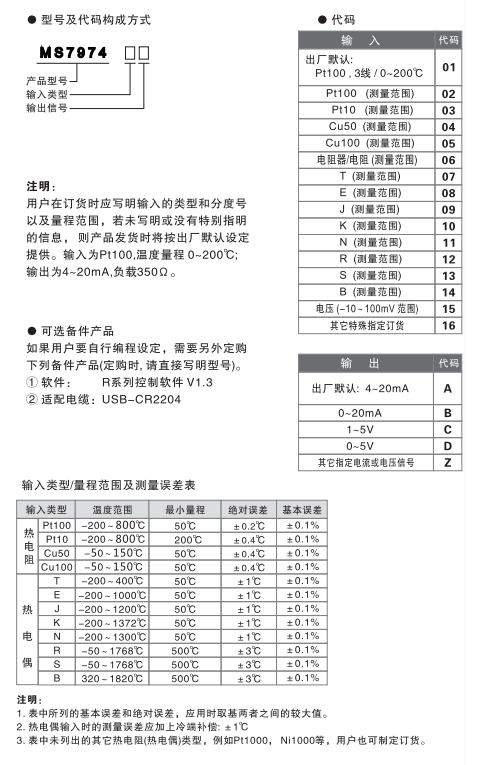

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝,以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。
● 外形尺寸
寬(厚)× 高 × 深=16×116×110(mm)

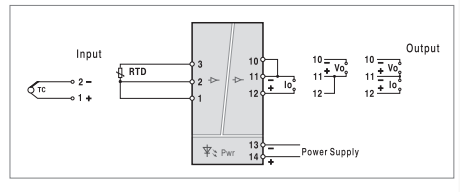

五、端子接線圖
● 端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
