?MS7923(MS7924)熱電阻輸入信號隔離器(支持輸出回路供電)

添加時間: 2020-07-31 21:23:45
介紹:

熱電阻輸入信號隔離器(支持輸出回路供電)

?

一、特性

     MS7923(?1入1出)、MS7924(1入2出)

     ·適用于Pt100,Cu50等熱電阻

     ·4-20mA輸出

     ?·獨立的直流電源供電,并支持輸出回路供電?

二、技術規格

·適用于熱電阻信號輸入,經過隔離,轉換為標準的4~20mA 電流信號輸出到控制系統或其它儀表。

?·該熱電阻溫度變送器采用獨立的直流電源供電,并支持輸出回路供電,供電電源-輸入-輸出之間隔離。

?·?標準的35mmDIN導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧壓緊連接。?


●輸入?

輸入熱電阻∶P100;P110;Cu50;Cu100等各型熱電阻

允許導線電阻∶每條導線≤10Ω


●輸出

輸出電流∶4~20mA

輸出回路供電電壓(Ue)∶12-35V

電壓降(Ud)∶5V

?輸出負載電阻(RL)∶計算式 RL≤(Ue-Ud)÷0.02

輸出紋波∶<10mVp-p?

(注明∶輸出回路供電電壓的選擇應根據負載大小確定,過高電壓且負載很小時,將會加重隔離器的發熱狀況。)

?● 供電電源

?供電電壓范圍∶20~30VDC

額定供電電壓∶24VDC?

電流消耗(24VDC供電時)∶<25mA(1入1出)?

                                            <35mA(1入2出)


● 綜合參數

?標準精度∶±0.1%(參見熱電阻類型、量程及測量誤差表)

溫度漂移∶基本誤差/10℃

響應時間∶< 10ms

?隔離能力∶輸入-輸出-電源之間2.5KV,1min,50Hz

絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC

工作環境溫度∶-20~+60℃

儲存環境溫度∶-40~+80℃?

機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20

外形尺寸∶16×116×110(mm)?

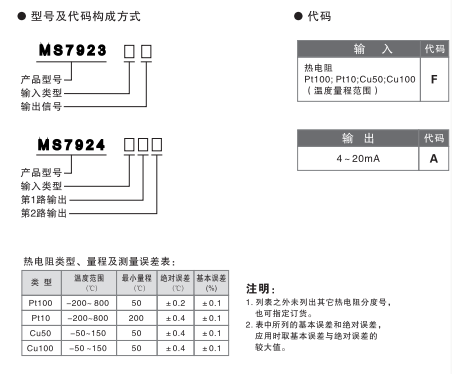

三、型號選擇


四、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

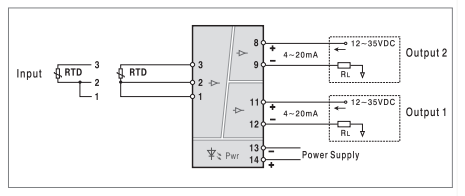

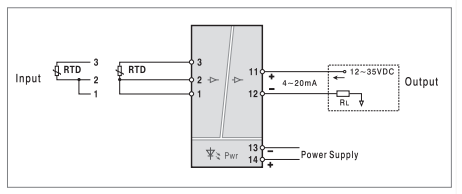

五、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
