MS7917熱電阻輸入信號隔離器(智能型)
?
一、特性
1入1出?
·適用于Pt100,Cu50等熱電阻輸入
·可編程設定輸入類型和量程范圍
·隔離輸出4-20mA或1-5V??
二、技術規格
·接受熱電阻信號輸入,經過隔離變送輸出標準的直流信號至控制系統或其它儀表。 ·?是智能型的熱電阻溫度變送器,有USB 編程接口,可以用適配電纜連接這個溫度變送器和PC機,在PC機上通過軟件編程設定輸入的熱電阻類型和測量范圍。 ?·單通道,一路輸入,一路輸出。該溫度變送器采用獨立的直流電源供電,供電電源-輸入-輸出之間隔離。 ?·可以與單元組合儀表及DCS、PLC等系統配套使用,廣泛用于工業生產過程的各種溫度檢測和控制系統。? ●輸入? (可以通過PC 機及軟件編程設定) 熱電阻∶P100、Cu50等? 溫度量程范圍∶根據連接的傳感器類型(參見量程表) 熱電阻傳感器連接形式∶2線制或3線制 允許導線電阻∶每條導線在10Ω以下 ●輸出 ?輸出信號∶4~20mA,1-5V,,或其它指定信號 負載電阻∶4-20mA 輸出時,≤550Ω(出廠默認)? 1-5V輸出時,≥100KΩ | ● 供電電源? 供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC? 電流消耗(24VDC供電時)∶<30mA ?● 綜合參數 ?標準精度∶±0.1%(參見熱電阻類型、量程及測量誤差表) 溫度漂移∶基本誤差/10℃ 響應時間∶<10ms? 隔離能力∶輸入-輸出-電源之間2.5KV,1min,,50Hz 絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40~+80℃? 機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20 外形尺寸∶16×116×110(mm) |

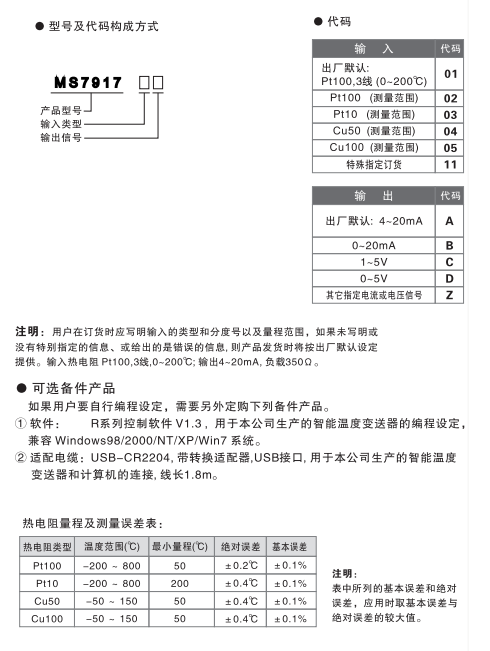

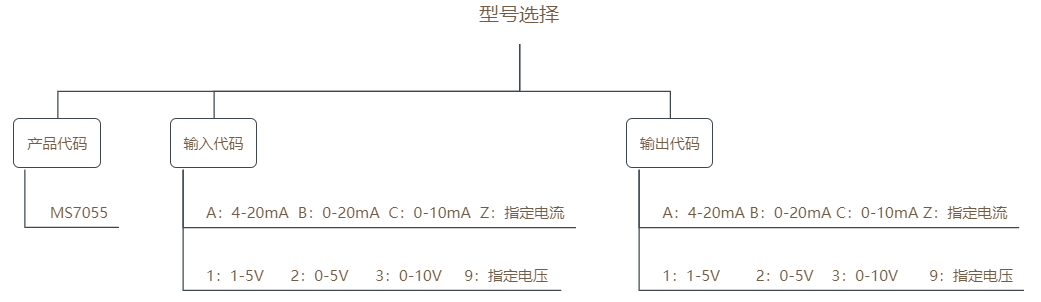

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝,以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。
● 外形尺寸
寬(厚)× 高 × 深=16×116×110(mm)

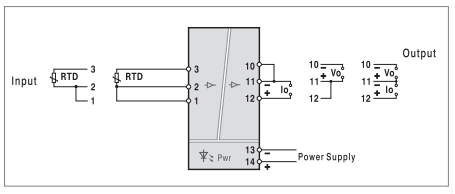

五、端子接線圖
● 端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
