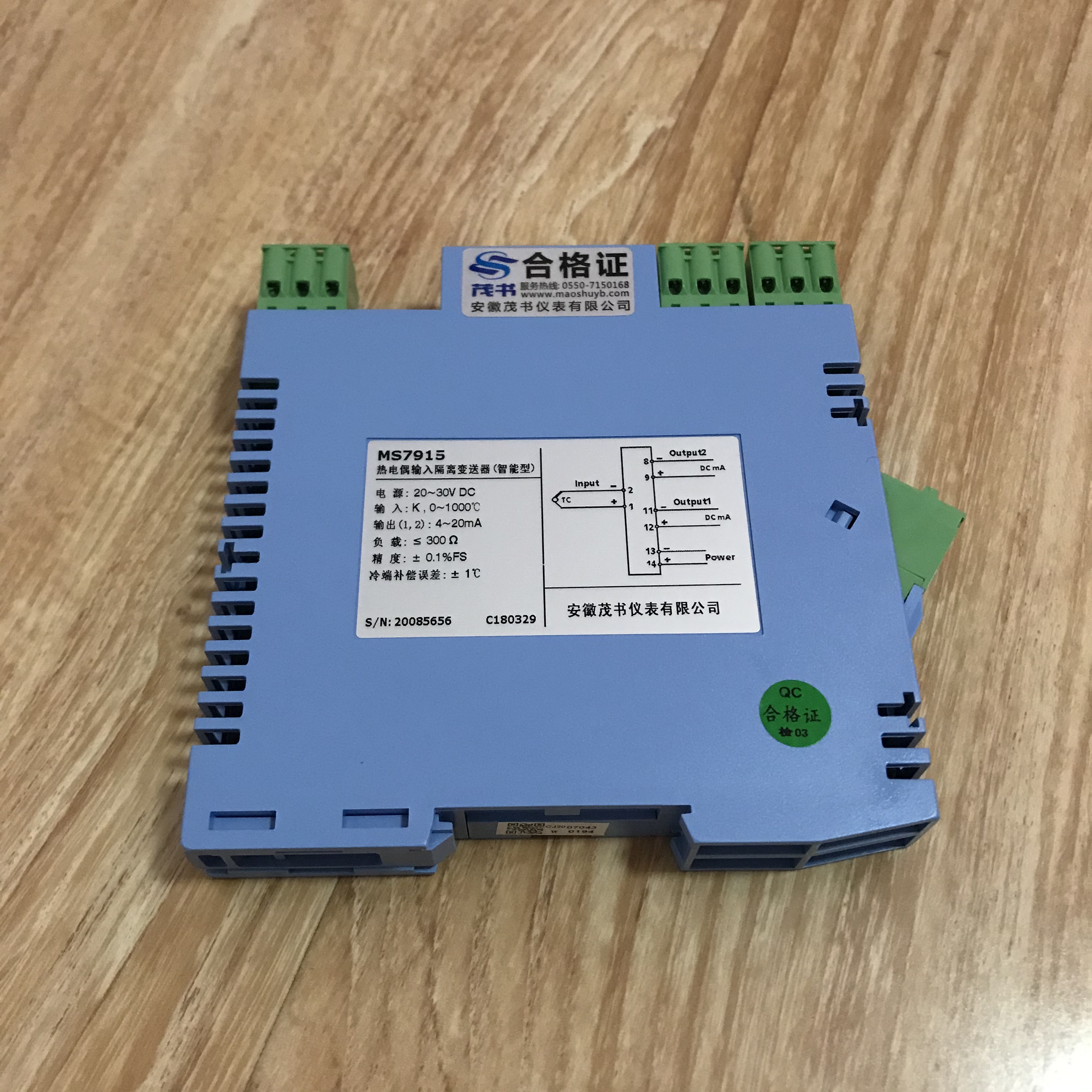

MS7915熱電偶輸入信號隔離器
?
一、特性
1入2出?
·適用于K、E、S、B等熱電偶輸入
·可角程設定輸入類型和量程范圍
·隔離輸出4-20mA或1-5V??
二、技術規格
·接受熱電偶或毫伏信號輸入,經過隔離變送輸出標準的直流信號至控制系統或其它儀表。? ·是智能型的熱電偶輸入溫度變送器,可以通過PC機和控制軟件編程設定輸入類型和量程范圍。并可對輸出信號的零點和滿度進行校驗。 ?·一路輸入,兩路輸出。直流電源供電方式,供電電源—輸入一輸出之間以及各通道之間磁電隔離。 ?·標準的35mmDIN導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧壓緊連接。? ·可以與單元組合儀表及DCS、PLC等系統配套使用,廣泛用于工業生產過程的各種溫度檢測和控制系統。? ●輸入? (可以通過PC機及軟件編程設定) 熱電偶∶K; E;S;B;R;T;N;W;J等? 溫度量程范圍∶根據連接的傳感器類型(參見量程表) 可選毫伏信號輸入∶-10-+100mV 范圍最小毫伏量程∶5mV ●輸出? 輸出信號∶4~20mA,1-5V,或其它指定信號 負載電阻∶4~20mA輸出時,≤550Ω(出廠默認) 1~5V輸出時,≥100KΩ | ●供電電源? 供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC? 電流消耗(24VDC供電時)∶<50mA ●綜合參數 ?標準精度∶±0.1%(參見熱電偶類型、量程及測量誤差表) 冷端溫度補償范圍∶-15-+75℃(補償電阻已裝在儀表內部) 溫度漂移∶基本誤差/10℃ 響應時間∶< 10ms 補償溫度穩定時間∶< 1min? 隔離能力∶輸入-輸出-電源之間2.5KV,1min,50Hz 絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40-+80℃? 機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20? 外形尺寸∶16×116×110(mm)? |

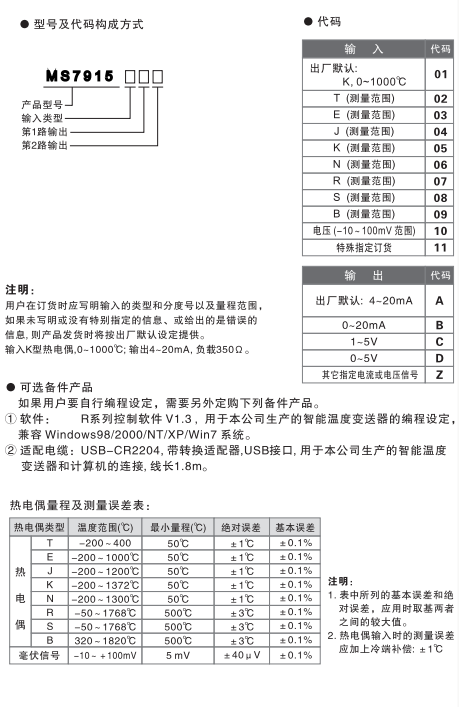

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝,以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。
● 外形尺寸
寬(厚)× 高 × 深=16×116×110(mm)

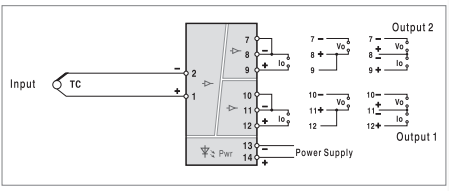

五、端子接線圖
● 端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
