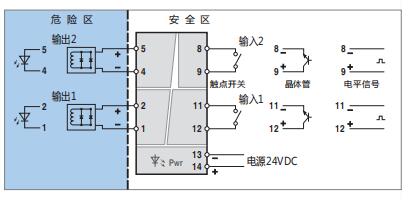

● 輸入

輸入類型: 適合觸點開關、晶體管或邏輯電平信號

A. 選擇觸點開關： 輸入開關閉合 ≤5V ; 輸入開關斷開 15V~30

輸入電流 ≤3mA / 24V

開關延時≤2ms

B. 選擇晶體管：電氣容量 30VDC,100mA

C. 選擇電平信號：高電平≥ 4.5V / 低電平 ≤1V

輸入特性:

輸入開關閉合或晶體管導通, 向危險區設備供電。

輸入開關斷開或晶體管不導通, 不向危險區設備供電。

● 輸出 (本安)

輸出特性曲線(見下圖)：

zui小輸出電壓：45mA時,12V

zui大輸出電壓：24V

zui大輸出電流：45mA

● 供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

電流消耗(24VDC供電, 45mA輸出)：< 75mA (1入1出)

                     < 110mA(2入2出)

● 常規綜合參數

隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC

機殼材質：PC(聚碳酸脂)材料

外形尺寸：16×116×110(mm)

工作環境溫度： -20～＋60℃）

適用于連接的現場設備及所處危險區域：電磁閥、報警器、發

光二極管或其它本安設備

0區、1區、2區；IIA、IIB、IIC。

● 防爆認證參數

防爆等級標志:[Exia Ga]IIC zui大安全電壓(Um)：250VAC/DC

(1-2,4-5) Uo: 24V Io: 151mA Po: 0.91W Lo: 1.1mH Co: 0.09μF
