MS6014開關量輸入隔離安全柵(一入二出)
MS6014開關量輸入隔離安全柵(一入二出)
一、特性
· 1入2出
· 本安輸入
· 適用于開關或接近開關輸入
· 繼電器(晶體管或電平信號)輸出
· 帶有線路故障檢測功能 (可選)
有線路故障報警的儀表(儀表面板上有故障指示燈)
無線路故障報警的儀表(儀表面板上沒有故障指示燈)
二、概述
1、適用于安裝在爆炸區域的本安型接近開關(符合 標準的 DIN19234 NAMUR接近開關)或觸點開關。通過隔離,以繼電器觸點(或晶體管、電平信號)輸出方式傳送至安全區的控制系統或其它儀表。
2、輸入線路故障檢測功能(可選)。
3、對于有輸入線路故障檢測功能的開關量隔離安全柵,當檢測到有線路故障時,儀表面板上的線路故障指示燈LED亮紅色。
(說明: 當用到線路檢測功能時,如果需要使用機械觸點開關作為輸入設備,須在輸入回路中連接線路故障傳感器,以避免開關量隔離安全柵將機械觸點開關正常的通斷誤當做輸入回路的斷路或短路故障。)
4、當選擇沒有線路故障檢測功能的開關量隔離安全柵, 儀表面板上沒有線路故障指示燈。
5、一路輸入,兩路輸出。
6、采用獨立的直流電源供電,供電電源-輸入-輸出以及各通道之間隔離。
7、標準的 35mmDIN 導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧壓緊連接。
三、技術規格
● 供電電源 供電電壓范圍:20~30VDC 額定供電電壓:24V DC 電流消耗(24VDC供電, 繼電器輸出) :<40 mA ● 輸入(本安) 觸點開關或符合DIN 19234的NAMUR接近開關。 開路電壓:8V±0.5V 開關閾值:1.2~2.1mA 回滯: 0.2mA (典型值) 線路故障時, 斷路電流:< 0.1mA; 短路電流:> 4mA 注: 1.當用到輸入線路檢測功能,使用觸點開關 作為輸入設備時,連接方式見下圖。 2 .線路故障傳感器中的兩個電阻值 , 用戶可 依據實際應用需要進行選擇,訂貨時請寫明。
● 輸出 輸出類型: ① 繼電器觸點; ② 晶體管; ③電平信號 (訂貨時請選擇輸出類型) ① 繼電器觸點 觸點特性:24VDC,1A 負載類型:電阻性負載 響應時間:≤10ms ② 晶體管 外部供電電壓:≤40V 驅動輸出電流:≤40mA 晶體管集電極輸出 高電平: Vcc; 低電平: ≤2.5V 晶體管發射極輸出 高電平: Vcc-2.5V; 低電平:≤ 0.5V ③電平信號 高電平: 4.5V ~ 5.5V 低電平:≤0.5V 高電平驅動能力:≤20mA
| ● 輸入 / 輸出特性說明 (同相控制) 儀表出廠的設定狀態為輸入與輸出同相, 即輸入開關吸合,輸出 繼電器也吸合(如果是晶體管輸出, 則晶體管導通;如果是電平信號 輸出, 則輸出為高電平信號)。儀表面板上的輸出狀態指示燈亮。 ● 線路故障檢測 本儀表出廠設定為: 當檢測到輸入線路故障時, 儀表面板上的故障 檢測指示燈亮,輸出繼電器觸點為松開狀態 ( 如果是晶體管輸出, 則晶體管不導通; 如果是電平信號輸出, 則輸出為低電平信號)。 ● 儀表指示燈 LFD 為輸入線路故障指示燈 (燈亮為線路故障發生時) OUT1 為第 一路輸出狀態指示燈(燈亮為繼電器觸點吸合時) OUT2 為第二路輸出狀態指示燈(燈亮為繼電器觸點吸合時) POWER 為電源指示燈(燈亮為儀表通電) (注: 如果選擇是沒有故障檢測功能的儀表, 則沒有LFD指示燈。)
● 常規綜合參數 隔離能力:輸入-輸出-電源之間 2.5KV,1min ,50Hz 絕緣電阻:輸入-輸出-電源之間 ≥100MΩ / 500VDC 工作環境溫度: -20~+60℃ 儲存環境溫度: -40~+80℃ 環境濕度范圍: 5~95%RH (無冷凝) 外殼材料: PC(聚碳酸脂)+ABS材料 防護等級:IP 20 外形尺寸:16×116×110(mm) 適用于連接的現場設備及所處危險區域: 開關或符合DIN 19234的NAMUR接近開關。 0區、1區、2區;IIA、IIB、IIC。 ● 防爆認證參數 防爆等級標志:[Exia Ga]IIC zui大安全電壓(Um):250VAC/DC (1-2,4-5) Uo: 11.5V Io: 16.8mA Po: 48.3mW Lo: 50mH Co: 0.8μF
|

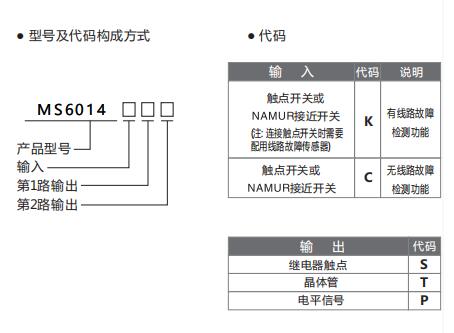

四、型號代碼
五、端子接線圖
