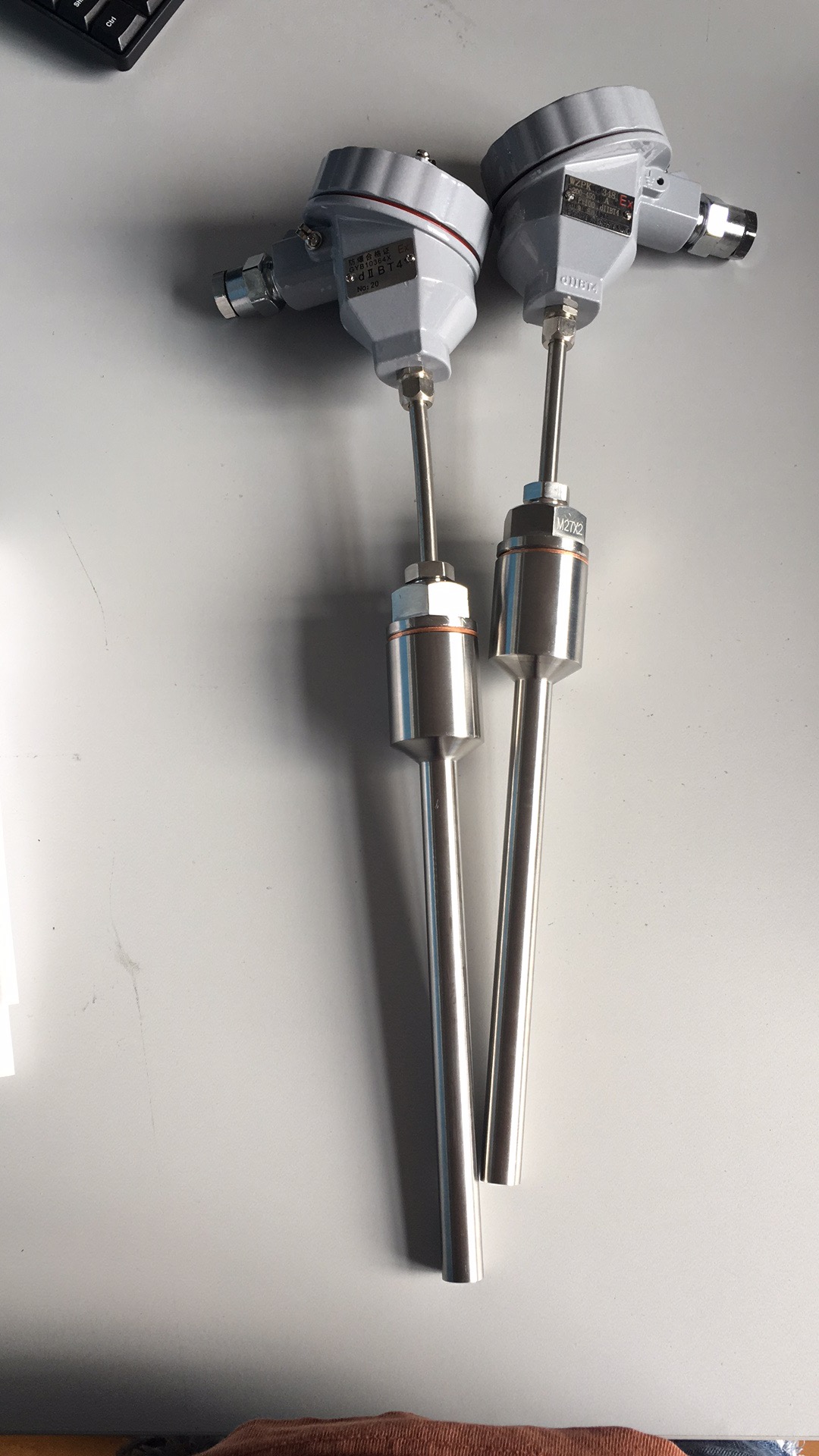

防爆熱電阻

1、應用

　　通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量生產現場存在碳?xì)浠衔锏缺ㄎ锏?200°C~500°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。

2、特點

　　·壓簧式感溫元件，抗振性能好；
     　　·測量精確度高；
     　　·毋須補償導線，節省費用；
     　　·進口薄膜電阻元件，性能可靠穩定。

3、工作原理

　　防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。

4、主要技術參數

　　產品執行標準
     　　IEC751
       　JB/T18622-1997
       　JB/T8623-1997
      　 JB/T5518-91

5、常溫絕緣電阻

　　熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。

6、取證一覽表

7、測量范圍及允差

8、防爆分組形式

9、電氣設備類型

   I類------煤礦井下用電氣設備

   II類-----工廠用電氣設備

10、防爆等級

                   防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物最大安全間隙分為A                B  C三級。

11、溫度組別

    防爆熱電偶的溫度組別按其外露部分允許最高面溫度分為T1—T6

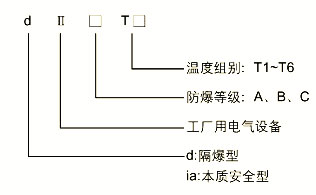

12、防爆級別

                      EXdII□T□

                      EXiaII□T□

                     防護等級                            :IP65
