一、概述
本公司開發生產的MSE系列隔離式溫度變送器,采用三線式鉑(銅)電阻測量電路,具有自補償功能,無須考慮溫度傳感器傳輸電纜的線電阻,只要三根傳輸電纜的線電阻相等,就能完全克服因溫度傳感器傳輸電纜的線電阻引起的誤差。
溫度變送器以其良好的性能和低廉的價格,可廣泛用于強電場環境中,如變壓器油溫、蓄電池表面溫度等的測量,還可用于工業溫控系統。
二、功能與特性
溫度變送器是利用鉑電阻(銅電阻等)的阻值隨溫度改變的特性將溫度變化轉變?yōu)殡妷旱淖兓俳?jīng)直流隔離變換,得到與輸入(溫度傳感器)完全隔離的對應于被測點溫度的直流電壓或電流輸出。
三、原理
給鉑(銅)電阻施加一個恒定電流,將電阻變化轉換成電壓變化。因鉑(銅)電阻存在非線性,為了達到高精度測溫要求,我公司在原有基礎上精益求精,增加了非線性校正電路,可以將大范圍變化的溫度線性轉化成電壓,再經線性光耦隔離輸出。HCNR200/201線性光耦由高性能鋁鎵砷發光二極管(LED)和兩只緊密匹配的光電二極管構成。輸入光電管用來控制LED發光的強度并使之穩定,這樣就使LED的非線性和不穩定性幾乎被完全消除,輸出光電管則產生一個光電流與LED發光的強度成線性關系。由于該器件兩只光電管的精密匹配和精心設計,確保了光耦具有很好的線性度和穩定的增益。
四、技術參數
執行標準:QB/441600 17 080–2001
準 確 度:0.2%,0.5%
整機功耗:≤1.5VA
工作穩定性:年變化< 0.2%
工頻耐壓:AC2.0kV/min.1mA(輸入/輸出/電源)
絕緣電阻:≥20M Ω(DC500V)
隔離耐壓:輸入、輸出、輔助電源間相互滿足DC1.0KV/min.1mA
CE指令:符合EMC指令(89/336/EEC) 符合LVD(073/23/EEC)
負載電阻:電流輸出:+12V、+15V輔助電源時RL≤270Ω +24V輔助電源時RL≤600Ω 電壓輸出:RL≥2KΩ
工作環境:-10~50℃,20%~90%無凝露
貯存環境:-40~70℃,20%~95%無凝露
安裝方式:DIN(35mm)導軌

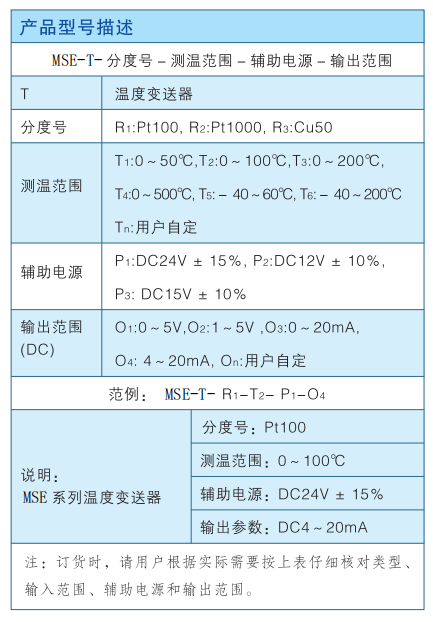

五、型號
范 例:MSE-T-R1-T2-P1-O4
說 明:MSE系列單路溫度變送器
分度號:Pt100 測溫范圍:0~100℃ 輔助電源:DC24V 輸出參數:DC 4~20mA
六、、接線方式
