MSL-T2隔離式熱電阻溫度變送器

一、概述
　　本公司開發生產的MSL系列隔離式溫度變送器(一入二出)，采用三線式鉑（銅）電阻測量電路，具有自補償功能，無須考慮溫度傳感器傳輸電纜的線電阻，只要三根傳輸電纜的線電阻相等，就能完全克服因溫度傳感器傳輸電纜的線電阻引起的誤差。
　　溫度變送器以其良好的性能和低廉的價格，可廣泛用于強電場環境中，如變壓器油溫、蓄電池表面溫度等的測量，還可用于工業溫控系統。
二、主要特點
　　將熱電阻信號轉換成直流信號，實現信號之間的電氣隔離
　　優良的溫度特性和長期的工作穩定性
　　結構緊湊，可高密安裝
　　DC24V電源，符合CE指令

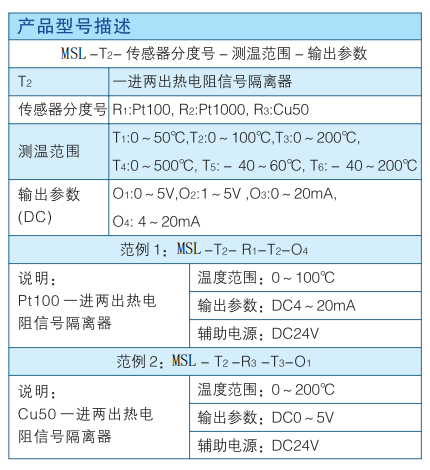

三、產品型號描述

四、技術參數
　　執行標準：IEC688:1992,QB/441600 17 080–2001
　　準 確 度：0.2%,0.5%
　　整機功耗：≤1.5VA
　　工作穩定性：年變化< 0.2%
　　工頻耐壓：AC2.0kV/min.1mA（輸入/輸出/電源）
　　絕緣電阻：≥20M Ω(DC500V)
　　沖擊電壓：5kV(峰值),1.250 μS
　　測量范圍：－40～500℃可選
　　輸出信號：DC0～5V、1～5V、0～20mA、4～20mA等
　　負載電阻：電壓輸出：RL≥2KΩ,電流輸出：≤500Ω
　　工作環境：-10～50℃，20%～90%無凝露
　　貯存環境：-40~70℃，20%~95%無凝露
　　安裝方式：DIN（35mm）導軌和M3鏍釘固定

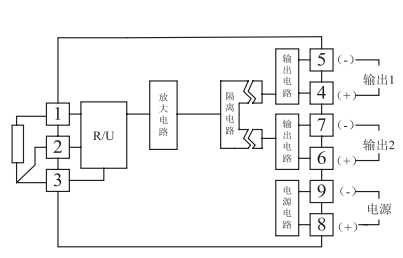

五、接線方式

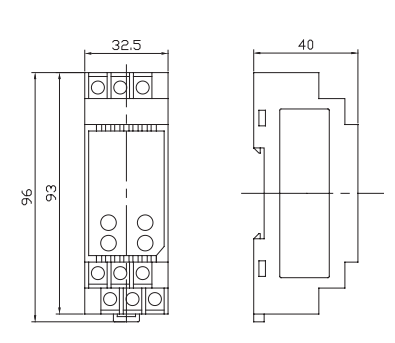

六、產品結構圖
