防爆溫度控制器
防爆溫度控制器
概述:
防爆溫度控制器用于控制伴熱介質的溫度,它按增安型和隔爆型防爆電器要求設計和制造,和防爆接盒配套使用,其外殼為鋁合金具有重量輕、機械強度高、防腐能力強的特點。
防爆溫度控制器符合GB3836.2-2000的防爆規定,防爆標志為ExdIIBT4。在 II 類一區、二區危險場所供溫控器與電伴熱帶配套使用,用于自動控制管線或罐體溫度。
技術性能:
型號 | 額定電壓 | 額定電流 | 控溫范圍 | 控溫精度 | 通斷差動 | 防護等級 |
BJW-51 | 220/380V | 15A | 10-120℃ | ±2.5℃ | ≤4℃ | IP54 |
BJW82A-120/15 | 220/380V | 15A | 10-120℃ | ±2.5℃ | ≤4℃ | IP56 |
BJW84A-120/15 | 220/380V | 15A | 50-200℃ | ±3℃ | ≤4℃ | IP56 |
產品工作原理及安裝
溫控器中感溫包接觸到的被控介質溫度升高時,感溫包中的液體受熱膨脹,當被控介質超過設定溫度時,觸點斷開,系統自動切斷電源、停止伴熱。此時,感溫包溫度慢慢降低,被控溫度低于設定溫度時觸點重新閉合,又自動恢復送電。
溫控器安裝時感溫包只能水平安裝和垂直向下安裝,否則會出現溫度不穩定現象。
先檢查溫控器通、斷正常后,才能安裝。
產品使用與維護:

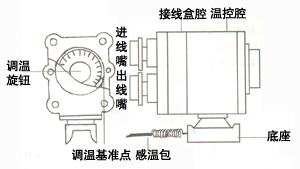

1.打開接線盒蓋,擰下接線嘴,將進線和出線電纜穿過各自接線嘴,上緊接線盒蓋。
2.按接線腔內的接線圖接好電纜,擰緊接線嘴,上緊接線盒蓋。
3.打開溫度調接盒外蓋,將溫度調整到所需控制溫度處,然后擰緊外蓋。
4.用卡箍將溫控器底座固定在適當位置,并將溫控探頭緊貼在被測試溫度的部位。
5.將控制出線接到電源盒腔內,與腔內電伴熱帶相接,溫控器進線接入電網,檢查無誤后即可送電工作。
6.溫控探頭只能水平或豎直安裝,否則會出現溫度不穩定現象。
7.接線盒如有變形,裂痕和損壞,應停止使用,換新接線盒。
